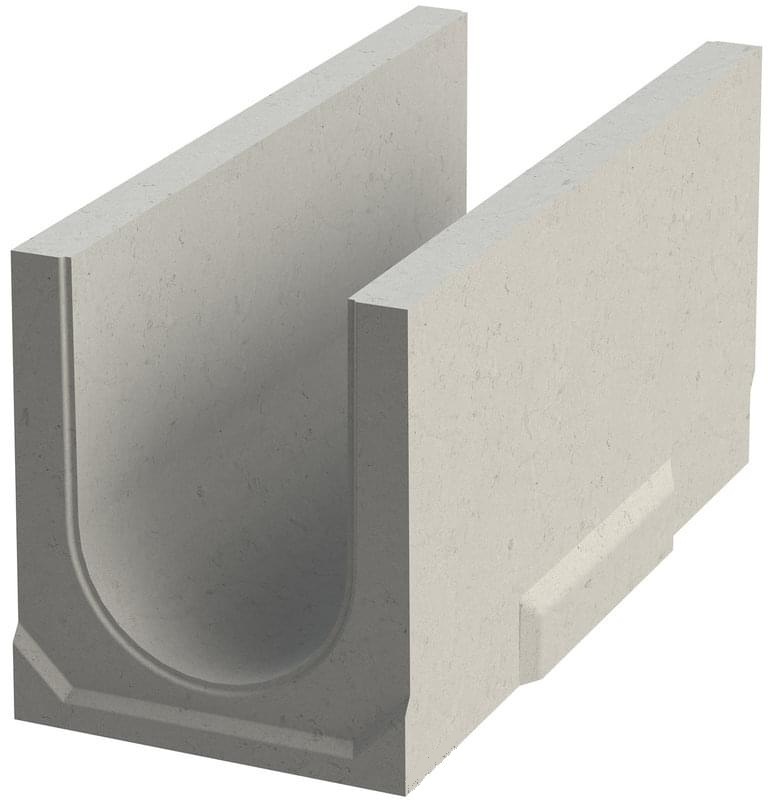

Бетонный водоотводный лоток

Введение

В современном градостроительстве и инфраструктурном развитии эффективное управление

поверхностными водами является критически важной задачей. Бетонные водоотводные лотки

представляют собой один из наиболее надежных и долговечных решений для организации систем

ливневой канализации, дренажа и отвода талых вод. Эти конструкции, несмотря на кажущуюся

простоту, являются результатом многолетних инженерных разработок и совершенствования

технологий производства.

Историческая справка

Использование водоотводных систем из бетона берет свое начало еще в Древнем Риме, где

применялись примитивные аналоги современных лотков для отвода воды от дорог и зданий. Однако

современные бетонные лотки появились в начале XX века вместе с развитием автомобильных

дорог и железнодорожного транспорта. С тех пор их конструкция постоянно совершенствовалась,

адаптируясь к возрастающим нагрузкам и требованиям экологической безопасности.

Основные элементы конструкции

1. **Лотковая часть** - основной канал для транспортировки воды

2. **Решетка** - защитный элемент, предотвращающий попадание крупного мусора

3. **Соединительные элементы** - обеспечивают герметичность стыков между лотками

4. **Опорные поверхности** - распределяют нагрузку на основание

Типы поперечных сечений

• Прямоугольные - наиболее распространенный тип, прост в производстве и монтаже

• Трапециевидные - обеспечивают лучшую пропускную способность при одинаковой ширине

• Полукруглые - оптимальны для самоочистки и предотвращения заиливания

• Комбинированные - сочетают преимущества разных форм

По способу производства: Вибропрессованные, Вибролитые, Армированные

По назначению

1. **Дорожные лотки** - для отвода воды с проезжей части

2. **Пешеходные лотки** - устанавливаются на тротуарах и пешеходных зонах

3. **Промышленные лотки** - для предприятий с повышенными нагрузками

4. **Специализированные лотки** - для аэропортов, портов, логистических центров

По классу нагрузки

• Класс A15 (1,5 тонны) - для пешеходных зон, велодорожек

• Класс B125 (12,5 тонн) - для парковок, тротуаров

• Класс C250 (25 тонн) - для автомобильных дорог

• Класс D400 (40 тонн) - для промышленных зон

• Класс E600 (60 тонн) - для портов, аэропортов

• Класс F900 (90 тонн) - для особо тяжелых условий

Сырьевые материалы

Качество бетонных лотков напрямую зависит от используемых материалов:

1. **Цемент** - портландцемент марки не ниже М400

2. **Заполнители** - песок, щебень фракции 5-20 мм3. **Вода** - чистая, без примесей

4. **Добавки** - пластификаторы, гидрофобизаторы

5. **Арматура** - стальная проволока или сетка (для армированных изделий)

Производственный процесс

1. **Подготовка формы** - очистка и смазка формующих поверхностей

2. **Приготовление бетонной смеси** - точное дозирование компонентов

3. **Укладка арматуры** (при необходимости)

4. **Заливка и уплотнение** - виброуплотнение для удаления воздуха

5. **Термообработка** - пропаривание для ускорения набора прочности

6. **Распалубка и складирование** - выдержка до достижения проектной прочности

7. **Контроль качества** - проверка геометрии и прочностных характеристик

Технические преимущества

1. **Высокая прочность** - способность выдерживать значительные нагрузки

2. **Долговечность** - срок службы до 50 лет и более

3. **Устойчивость к агрессивным средам** - стойкость к химическим воздействиям

4. **Огнестойкость** - не поддерживают горение

5. **Стабильность размеров** - минимальная усадка и деформация

Экологические преимущества

1. **Безопасность для окружающей среды** - отсутствие вредных выделений

2. **Возможность вторичной переработки** - бетон можно дробить и использовать как

заполнитель

3. **Естественный pH** - не изменяет кислотность почвы и воды

4. **Биологическая инертность** - не способствует развитию микроорганизмов

Экономические преимущества

1. **Низкая стоимость** по сравнению с металлическими аналогами2. **Минимальные затраты на обслуживание** - не требуют регулярного ремонта

3. **Простота монтажа** - сокращение времени и трудозатрат

4. **Доступность** - производство налажено во многих регионах

Городская инфраструктура

• Улицы и дороги - отвод ливневых вод с проезжей части

• Тротуары и пешеходные зоны - предотвращение образования луж

• Парки и скверы - дренаж зеленых насаждений

• Спортивные сооружения - стадионы, теннисные корты

Промышленные объекты

• Предприятия - отвод производственных стоков

• Склады и логистические центры - защита товаров от подтопления

• Автозаправочные станции - сбор нефтепродуктов

• Сельскохозяйственные комплексы - дренаж животноводческих помещений

Транспортная инфраструктура

• Железные дороги - водоотвод с полотна

• Аэропорты - взлетно-посадочные полосы

• Морские и речные порты - причальные территории

• Мосты и эстакады - отвод воды с пролетных строений

Подготовительные работы

1. **Проектирование** - расчет пропускной способности, определение уклона

2. **Разметка трассы** - обозначение оси водоотводной линии

3. **Земляные работы** - разработка траншеи с учетом глубины промерзания

4. **Устройство основания** - песчаная или щебеночная подготовка

Технология монтажа

1. **Укладка лотков** - последовательная установка с соблюдением проектного уклона

2. **Герметизация стыков** - использование специальных уплотнителей или герметиков

3. **Установка решеток** - фиксация защитных элементов

4. **Обратная засыпка** - послойное уплотнение грунта

5. **Испытания** - проверка пропускной способности и герметичности

Эксплуатационные требования

1. **Регулярная очистка** - удаление мусора и ила

2. **Периодический осмотр** - контроль состояния лотков и решеток

3. **Сезонное обслуживание** - подготовка к весеннему паводку

4. **Ремонтные работы** - замена поврежденных элементов

Основные стандарты и нормативы

1. **ГОСТ 21509-76** - Бетонные канализационные и водосточные лотки

2. **СП 32.13330.2018** - Канализация. Наружные сети и сооружения

3. **СП 42.13330.2016** - Градостроительство. Планировка и застройка городских и сельских

поселений

4. **ЕН 1433:2005** - Лотки дренажные для дорожного покрытия

Требования к качеству

• Прочность на сжатие - не менее 30 МПа

• Морозостойкость - не менее F200

• Водонепроницаемость - не ниже W6

• Точность геометрических размеров - отклонения не более ±2 мм

Экономическая эффективность

Анализ жизненного цикла

1. **Первоначальные инвестиции** - относительно низкие

2. **Эксплуатационные расходы** - минимальные

3. **Срок окупаемости** - 3-5 лет

4. **Общая стоимость владения** - одна из самых низких среди аналогичных решений

1. **Класс нагрузки** - определяет толщину стенок и армирование

2. **Размеры лотка** - длина, ширина, высота

3. **Тип решетки** - материал и конструкция

4. **Объем заказа** - оптовые скидки

5. **Логистика** - расстояние от завода до объекта

Заключение

Бетонные водоотводные лотки остаются одним из наиболее рациональных решений для

организации систем поверхностного водоотвода. Их преимущества - долговечность, прочность,

экологическая безопасность и экономическая эффективность - делают их незаменимыми в

современном строительстве. Несмотря на появление новых материалов, бетон продолжает

занимать лидирующие позиции на рынке, адаптируясь к изменяющимся требованиям через

внедрение инновационных технологий и совершенствование производственных процессов.

Развитие этого сегмента строительной индустрии будет определяться тремя основными

направлениями: повышение эксплуатационных характеристик, снижение экологической нагрузки

и интеграция в умные городские системы. Будущее бетонных водоотводных лотков видится в их

эволюции от простых дренажных элементов к комплексным инженерным решениям, способным не

только отводить воду, но и очищать ее, накапливать и рационально использовать.

Инвестиции в качественные бетонные водоотводные системы сегодня - это гарантия надежной и

бесперебойной работы инфраструктуры на десятилетия вперед, что в конечном итоге способствует

повышению качества жизни населения и устойчивому развитию территорий.
