Сварной настил: как его правильно выбрать и купить
Введение: почему сварной настил стал стандартом промышленного строительства
Сварной настил — это не просто металлическая решетка, а высокотехнологичный конструкционный элемент, который десятилетиями доказывает свою эффективность в самых сложных условиях эксплуатации. От нефтеперерабатывающих заводов до торговых центров, от морских платформ до пешеходных мостов — сварной настил обеспечивает безопасность, надежность и долговечность там, где другие материалы сдаются. Но как не ошибиться в выборе среди сотен типоразмеров и конфигураций? Как купить именно то, что нужно, не переплачивая и не жертвуя качеством? В этом руководстве мы разберем все аспекты выбора сварного настила — от технических характеристик до практических советов по покупке.
Сварной настил — это не просто металлическая решетка, а высокотехнологичный конструкционный элемент, который десятилетиями доказывает свою эффективность в самых сложных условиях эксплуатации. От нефтеперерабатывающих заводов до торговых центров, от морских платформ до пешеходных мостов — сварной настил обеспечивает безопасность, надежность и долговечность там, где другие материалы сдаются. Но как не ошибиться в выборе среди сотен типоразмеров и конфигураций? Как купить именно то, что нужно, не переплачивая и не жертвуя качеством? В этом руководстве мы разберем все аспекты выбора сварного настила — от технических характеристик до практических советов по покупке.
Глава первая: что такое сварной настил и почему он так популярен
Конструкция и принцип работы

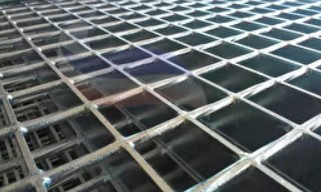

Сварной настил представляет собой решетчатую конструкцию из параллельных несущих полос (стрингеров), соединенных поперечными прутками (распорками). Основные элементы сварного настила — это несущие полосы, которые воспринимают нагрузку, поперечные прутки, обеспечивающие пространственную жесткость, и сварные швы, соединяющие все элементы в единую конструкцию. Процесс производства включает в себя нарезку полос нужной ширины и толщины, раскладку их с заданным шагом, установку поперечных прутков и автоматическую сварку в контактных машинах под давлением. Это обеспечивает прочное и долговечное соединение, которое не ослабевает со временем.
Сварной настил представляет собой решетчатую конструкцию из параллельных несущих полос (стрингеров), соединенных поперечными прутками (распорками). Основные элементы сварного настила — это несущие полосы, которые воспринимают нагрузку, поперечные прутки, обеспечивающие пространственную жесткость, и сварные швы, соединяющие все элементы в единую конструкцию. Процесс производства включает в себя нарезку полос нужной ширины и толщины, раскладку их с заданным шагом, установку поперечных прутков и автоматическую сварку в контактных машинах под давлением. Это обеспечивает прочное и долговечное соединение, которое не ослабевает со временем.
Основные преимущества перед конкурентами
Почему сварной настил вытесняет традиционные решения? Во-первых, это высокая несущая способность при минимальном весе. Сварной настил прочнее сплошного листа той же массы в несколько раз. Во-вторых, решетчатая структура обеспечивает естественное освещение и вентиляцию нижележащих помещений, что критично для промышленных объектов. В-третьих, сварной настил не задерживает воду, снег, пыль и грязь — все проваливается сквозь ячейки, что значительно упрощает уборку и продлевает срок службы покрытия. В-четвертых, это пожарная безопасность: сталь не горит, не поддерживает горение и не выделяет токсичных веществ при нагреве. И наконец, это долговечность — при правильном выборе материала и защитного покрытия сварной настил служит 30-50 лет без капитального ремонта.
Почему сварной настил вытесняет традиционные решения? Во-первых, это высокая несущая способность при минимальном весе. Сварной настил прочнее сплошного листа той же массы в несколько раз. Во-вторых, решетчатая структура обеспечивает естественное освещение и вентиляцию нижележащих помещений, что критично для промышленных объектов. В-третьих, сварной настил не задерживает воду, снег, пыль и грязь — все проваливается сквозь ячейки, что значительно упрощает уборку и продлевает срок службы покрытия. В-четвертых, это пожарная безопасность: сталь не горит, не поддерживает горение и не выделяет токсичных веществ при нагреве. И наконец, это долговечность — при правильном выборе материала и защитного покрытия сварной настил служит 30-50 лет без капитального ремонта.
Глава вторая: классификация сварных настилов и их особенности
По форме и профилю несущих полос
Первый и, пожалуй, самый важный параметр выбора — это профиль несущих полос. Плоский настил изготавливается из обычной полосы прямоугольного сечения. Это самый распространенный и бюджетный вариант для площадок, лестниц, переходов, где не требуется повышенное сцепление. Зубчатый настил отличается тем, что его несущие полосы имеют насечки, образующие зубцы высотой 1-2 мм. Это обеспечивает отличное противоскользящее свойство, особенно в условиях влажности, обледенения или попадания масел. Комбинированный настил сочетает плоские и зубчатые полосы, обеспечивая баланс между стоимостью и функциональностью. И наконец, ячеистый настил имеет более сложную структуру, напоминающую пчелиные соты, что дает высокую жесткость при минимальном весе, но стоит дороже.
Первый и, пожалуй, самый важный параметр выбора — это профиль несущих полос. Плоский настил изготавливается из обычной полосы прямоугольного сечения. Это самый распространенный и бюджетный вариант для площадок, лестниц, переходов, где не требуется повышенное сцепление. Зубчатый настил отличается тем, что его несущие полосы имеют насечки, образующие зубцы высотой 1-2 мм. Это обеспечивает отличное противоскользящее свойство, особенно в условиях влажности, обледенения или попадания масел. Комбинированный настил сочетает плоские и зубчатые полосы, обеспечивая баланс между стоимостью и функциональностью. И наконец, ячеистый настил имеет более сложную структуру, напоминающую пчелиные соты, что дает высокую жесткость при минимальном весе, но стоит дороже.
По размеру ячейки
Размер ячейки определяется двумя параметрами — шагом несущих полос и шагом поперечных прутков. Наиболее распространенные варианты: 30х30 миллиметров для пешеходных зон, где требуется мелкая ячейка для безопасности; 30х50 и 40х40 миллиметров для универсального применения — от промышленных площадок до эскалаторов; 50х50 миллиметров для технических этажей и пространств, где нет интенсивного пешеходного трафика; 50х100 и 100х100 миллиметров для крупных промышленных объектов, смотровых площадок и мостов, где важна экономия металла при больших пролетах. Выбор размера ячейки зависит от двух факторов: необходимости предотвратить падение предметов определенного размера и обеспечения комфортного передвижения людей.
Размер ячейки определяется двумя параметрами — шагом несущих полос и шагом поперечных прутков. Наиболее распространенные варианты: 30х30 миллиметров для пешеходных зон, где требуется мелкая ячейка для безопасности; 30х50 и 40х40 миллиметров для универсального применения — от промышленных площадок до эскалаторов; 50х50 миллиметров для технических этажей и пространств, где нет интенсивного пешеходного трафика; 50х100 и 100х100 миллиметров для крупных промышленных объектов, смотровых площадок и мостов, где важна экономия металла при больших пролетах. Выбор размера ячейки зависит от двух факторов: необходимости предотвратить падение предметов определенного размера и обеспечения комфортного передвижения людей.
По типу поперечных прутков
Поперечные прутки могут быть круглыми — это классический вариант, наиболее распространенный в России, или квадратными — они обеспечивают более надежное сварное соединение за счет большей площади контакта. В Европе и США квадратные прутки являются стандартом, в то время как в России круглые прутки пока доминируют из-за более низкой стоимости. Однако стоит понимать, что квадратные прутки обеспечивают более высокую жесткость настила при той же массе металла.
Поперечные прутки могут быть круглыми — это классический вариант, наиболее распространенный в России, или квадратными — они обеспечивают более надежное сварное соединение за счет большей площади контакта. В Европе и США квадратные прутки являются стандартом, в то время как в России круглые прутки пока доминируют из-за более низкой стоимости. Однако стоит понимать, что квадратные прутки обеспечивают более высокую жесткость настила при той же массе металла.
По материалу изготовления
Углеродистая сталь — самый популярный материал для сварных настилов благодаря оптимальному соотношению прочности и цены. Сталь марок Ст3сп и 09Г2С используется для большинства промышленных объектов. Нержавеющая сталь — выбор для пищевой промышленности, фармацевтики, химических производств и объектов с высокими требованиями к гигиене. Она устойчива к коррозии, но стоит в 3-5 раз дороже углеродистой. Оцинкованная сталь — золотая середина: стальной настил с цинковым покрытием по цене близок к обычному, но служит в 2-3 раза дольше в условиях средней агрессивности среды. И наконец, алюминий — легкий и коррозионностойкий материал для архитектурных и декоративных решений, но его несущая способность значительно ниже стальной.
Углеродистая сталь — самый популярный материал для сварных настилов благодаря оптимальному соотношению прочности и цены. Сталь марок Ст3сп и 09Г2С используется для большинства промышленных объектов. Нержавеющая сталь — выбор для пищевой промышленности, фармацевтики, химических производств и объектов с высокими требованиями к гигиене. Она устойчива к коррозии, но стоит в 3-5 раз дороже углеродистой. Оцинкованная сталь — золотая середина: стальной настил с цинковым покрытием по цене близок к обычному, но служит в 2-3 раза дольше в условиях средней агрессивности среды. И наконец, алюминий — легкий и коррозионностойкий материал для архитектурных и декоративных решений, но его несущая способность значительно ниже стальной.
Глава третья: как выбрать сварной настил — пошаговый алгоритм
Шаг первый: определите условия эксплуатации
Прежде чем выбирать типоразмер, ответьте на ключевые вопросы. Где будет установлен настил? На открытом воздухе или в помещении? Каковы климатические условия — есть ли агрессивные среды, высокая влажность, перепады температур? Какие нагрузки будут воздействовать — только пешеходы или также техника, погрузчики, автомобили? Какой требуется уровень противоскольжения? Есть ли требования к размерам ячейки для предотвращения падения инструментов или деталей? Какова необходимая категория пожарной безопасности? Ответы на эти вопросы сразу отсеют 70 процентов неподходящих вариантов.
Прежде чем выбирать типоразмер, ответьте на ключевые вопросы. Где будет установлен настил? На открытом воздухе или в помещении? Каковы климатические условия — есть ли агрессивные среды, высокая влажность, перепады температур? Какие нагрузки будут воздействовать — только пешеходы или также техника, погрузчики, автомобили? Какой требуется уровень противоскольжения? Есть ли требования к размерам ячейки для предотвращения падения инструментов или деталей? Какова необходимая категория пожарной безопасности? Ответы на эти вопросы сразу отсеют 70 процентов неподходящих вариантов.
Шаг второй: рассчитайте необходимую несущую способность
Расчет несущей способности — это не магия, а инженерная задача, которую можно решить самостоятельно для типовых случаев. Для пешеходных нагрузок обычно достаточно равномерно распределенной нагрузки 200-400 кг на квадратный метр или сосредоточенной нагрузки 100-200 кг на площадку 10х10 сантиметров. Для обслуживания оборудования и легкой техники потребуется 500-1000 кг на квадратный метр. Для проезда погрузчиков и автомобилей — от 1500 кг на квадратный метр в зависимости от модели техники и интенсивности движения. Для аварийных и эвакуационных путей требования устанавливаются нормативными документами и обычно составляют не менее 500 кг на квадратный метр.
Общая формула для расчета прогиба настила выглядит следующим образом: δ=5qL4384EI\delta = \frac{5qL^4}{384EI}δ=384EI5qL4 где δ\deltaδ — максимальный прогиб, qqq — равномерно распределенная нагрузка, LLL — длина пролета, EEE — модуль упругости стали (2,1×10⁶ кгс/см²), III — момент инерции сечения. Допустимый прогиб для пешеходных настилов обычно не превышает 1/200 от длины пролета, для промышленных — 1/150.
Расчет несущей способности — это не магия, а инженерная задача, которую можно решить самостоятельно для типовых случаев. Для пешеходных нагрузок обычно достаточно равномерно распределенной нагрузки 200-400 кг на квадратный метр или сосредоточенной нагрузки 100-200 кг на площадку 10х10 сантиметров. Для обслуживания оборудования и легкой техники потребуется 500-1000 кг на квадратный метр. Для проезда погрузчиков и автомобилей — от 1500 кг на квадратный метр в зависимости от модели техники и интенсивности движения. Для аварийных и эвакуационных путей требования устанавливаются нормативными документами и обычно составляют не менее 500 кг на квадратный метр.
Общая формула для расчета прогиба настила выглядит следующим образом: δ=5qL4384EI\delta = \frac{5qL^4}{384EI}δ=384EI5qL4 где δ\deltaδ — максимальный прогиб, qqq — равномерно распределенная нагрузка, LLL — длина пролета, EEE — модуль упругости стали (2,1×10⁶ кгс/см²), III — момент инерции сечения. Допустимый прогиб для пешеходных настилов обычно не превышает 1/200 от длины пролета, для промышленных — 1/150.
Сварной настил — это не просто элемент конструкции. Это основа безопасности ваших сотрудников, залог бесперебойной работы оборудования и инвестиция в долгосрочную эффективность вашего бизнеса.
Не позволяйте ложной экономии стать причиной аварий, простоев и незапланированных расходов. Выбирайте проверенное качество, опирайтесь на профессиональные расчеты и доверяйте тем, кто годами доказывает свою компетентность.
Ваш надежный пол начинается с правильного выбора. Сделайте его сегодня.
Не позволяйте ложной экономии стать причиной аварий, простоев и незапланированных расходов. Выбирайте проверенное качество, опирайтесь на профессиональные расчеты и доверяйте тем, кто годами доказывает свою компетентность.
Ваш надежный пол начинается с правильного выбора. Сделайте его сегодня.
