Купить водоотводный пластиковый лоток DN 100: полное руководство по выбору, монтажу и эксплуатации
Водоотводные пластиковые лотки DN 100 — это современные, легкие и долговечные элементы ливневой канализации, предназначенные для сбора и отвода поверхностных вод с тротуаров, дорог, парковок, приусадебных участков и промышленных территорий. В этом подробном руководстве мы рассмотрим все аспекты выбора, монтажа и эксплуатации пластиковых лотков диаметром 100 мм, чтобы помочь вам сделать осознанную покупку и обеспечить эффективную работу дренажной системы на долгие годы.
Что такое пластиковый лоток DN 100?

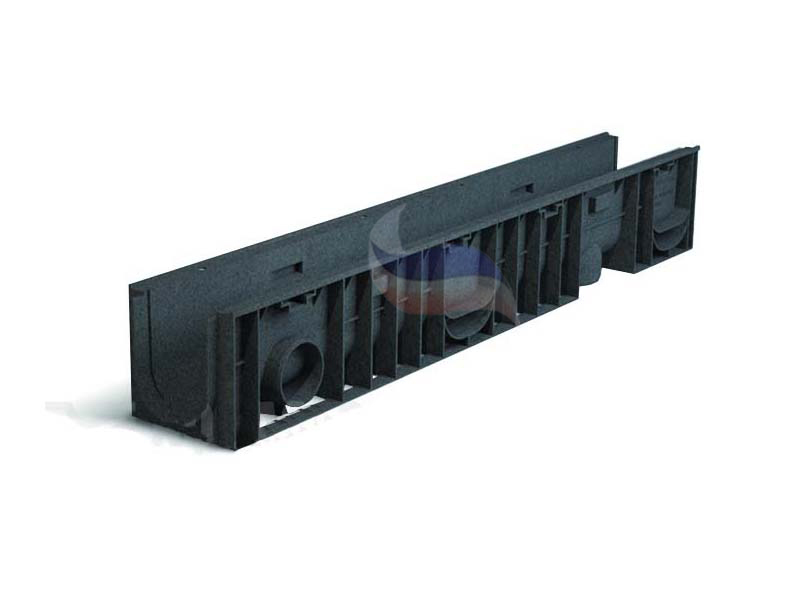

Пластиковый лоток DN 100 — это элемент линейного водоотвода, представляющий собой канал (лоток) с внутренним диаметром 100 мм, изготовленный из полимерных материалов (чаще всего полипропилена или полиэтилена). Он предназначен для сбора и транспортировки дождевых, талых и других поверхностных вод. Лоток обычно комплектуется решеткой (пластиковой, стальной или чугунной), которая защищает канал от засорения крупным мусором и обеспечивает безопасное передвижение людей и транспорта.
Пластиковый лоток DN 100 — это элемент линейного водоотвода, представляющий собой канал (лоток) с внутренним диаметром 100 мм, изготовленный из полимерных материалов (чаще всего полипропилена или полиэтилена). Он предназначен для сбора и транспортировки дождевых, талых и других поверхностных вод. Лоток обычно комплектуется решеткой (пластиковой, стальной или чугунной), которая защищает канал от засорения крупным мусором и обеспечивает безопасное передвижение людей и транспорта.
Основные характеристики:
- Номинальный диаметр (DN): 100 мм (внутренний размер канала)
- Материал: полипропилен (PP), полиэтилен (PE), композитные полимеры
- Класс нагрузки: от A15 (пешеходные зоны) до E600 (тяжелый транспорт)
- Длина секции: стандартно 1000 мм (1 метр), бывают укороченные варианты
- Вес: 2-5 кг в зависимости от конструкции и материала решетки
- Номинальный диаметр (DN): 100 мм (внутренний размер канала)
- Материал: полипропилен (PP), полиэтилен (PE), композитные полимеры
- Класс нагрузки: от A15 (пешеходные зоны) до E600 (тяжелый транспорт)
- Длина секции: стандартно 1000 мм (1 метр), бывают укороченные варианты
- Вес: 2-5 кг в зависимости от конструкции и материала решетки
Преимущества пластиковых лотков DN 100
1. Легкость и простота монтажа
Пластиковые лотки значительно легче бетонных или полимербетонных аналогов. Вес стандартной секции с решеткой редко превышает 5 кг, что позволяет осуществлять монтаж без использования тяжелой техники. Это сокращает время установки и снижает трудозатраты.
2. Коррозионная стойкость
Полимерные материалы не подвержены коррозии, в отличие от металлических конструкций. Они устойчивы к воздействию воды, химических реагентов (противогололедных средств, солей), кислот и щелочей, что особенно важно для использования в городской среде и на промышленных объектах.
3. Гидравлическая эффективность
Гладкая внутренняя поверхность пластиковых лотков обеспечивает минимальное сопротивление потоку воды. Это позволяет достигать высокой пропускной способности даже при небольших уклонах, что особенно важно на плоских участках.
4. Долговечность
Срок службы качественных пластиковых лотков составляет 25-50 лет в зависимости от условий эксплуатации. Они не разрушаются от перепадов температур, устойчивы к УФ-излучению (при наличии стабилизаторов) и сохраняют свои свойства в широком температурном диапазоне (от -40°C до +60°C).
5. Экологичность
Пластиковые лотки изготавливаются из перерабатываемых материалов, а их производство требует меньше энергии по сравнению с бетонными аналогами. При повреждении отдельных элементов возможна их замена без демонтажа всей системы.
6. Экономичность
Несмотря на более высокую начальную стоимость по сравнению с некоторыми аналогами, пластиковые лотки DN 100 оказываются экономически выгодными за счет:
- Снижения затрат на транспортировку и монтаж
- Минимальных расходов на обслуживание
- Длительного срока службы
- Возможности быстрой замены отдельных элементов
1. Легкость и простота монтажа
Пластиковые лотки значительно легче бетонных или полимербетонных аналогов. Вес стандартной секции с решеткой редко превышает 5 кг, что позволяет осуществлять монтаж без использования тяжелой техники. Это сокращает время установки и снижает трудозатраты.
2. Коррозионная стойкость
Полимерные материалы не подвержены коррозии, в отличие от металлических конструкций. Они устойчивы к воздействию воды, химических реагентов (противогололедных средств, солей), кислот и щелочей, что особенно важно для использования в городской среде и на промышленных объектах.
3. Гидравлическая эффективность
Гладкая внутренняя поверхность пластиковых лотков обеспечивает минимальное сопротивление потоку воды. Это позволяет достигать высокой пропускной способности даже при небольших уклонах, что особенно важно на плоских участках.
4. Долговечность
Срок службы качественных пластиковых лотков составляет 25-50 лет в зависимости от условий эксплуатации. Они не разрушаются от перепадов температур, устойчивы к УФ-излучению (при наличии стабилизаторов) и сохраняют свои свойства в широком температурном диапазоне (от -40°C до +60°C).
5. Экологичность
Пластиковые лотки изготавливаются из перерабатываемых материалов, а их производство требует меньше энергии по сравнению с бетонными аналогами. При повреждении отдельных элементов возможна их замена без демонтажа всей системы.
6. Экономичность
Несмотря на более высокую начальную стоимость по сравнению с некоторыми аналогами, пластиковые лотки DN 100 оказываются экономически выгодными за счет:
- Снижения затрат на транспортировку и монтаж
- Минимальных расходов на обслуживание
- Длительного срока службы
- Возможности быстрой замены отдельных элементов
Области применения
1. Частное домостроение и приусадебные участки
- Отвод воды от фундаментов домов, гаражей, бань
- Дренаж садовых дорожек, террас, площадок отдыха
- Защита подвалов и цокольных этажей от подтопления
- Организация полива и отвода лишней воды в саду
2. Городское благоустройство
- Ливневая канализация тротуаров, пешеходных зон, велодорожек
- Отвод воды с остановок общественного транспорта, площадей
- Дренаж территорий вокруг общественных зданий, школ, больниц
3. Автомобильная инфраструктура
- Водоотвод с парковок, АЗС, автомоек
- Дренаж подъездных путей, гаражных кооперативов
- Защита дорожного полотна от разрушения водой
4. Промышленные и коммерческие объекты
- Ливневая канализация складов, логистических центров
- Отвод производственных стоков (при совместимости с химическим составом)
- Дренаж территорий торговых центров, рынков, выставочных площадок
5. Спортивные и рекреационные объекты
- Водоотвод со стадионов, спортивных площадок
- Дренаж парков, скверов, зон отдыха
- Отвод воды с теннисных кортов, беговых дорожек
1. Частное домостроение и приусадебные участки
- Отвод воды от фундаментов домов, гаражей, бань
- Дренаж садовых дорожек, террас, площадок отдыха
- Защита подвалов и цокольных этажей от подтопления
- Организация полива и отвода лишней воды в саду
2. Городское благоустройство
- Ливневая канализация тротуаров, пешеходных зон, велодорожек
- Отвод воды с остановок общественного транспорта, площадей
- Дренаж территорий вокруг общественных зданий, школ, больниц
3. Автомобильная инфраструктура
- Водоотвод с парковок, АЗС, автомоек
- Дренаж подъездных путей, гаражных кооперативов
- Защита дорожного полотна от разрушения водой
4. Промышленные и коммерческие объекты
- Ливневая канализация складов, логистических центров
- Отвод производственных стоков (при совместимости с химическим составом)
- Дренаж территорий торговых центров, рынков, выставочных площадок
5. Спортивные и рекреационные объекты
- Водоотвод со стадионов, спортивных площадок
- Дренаж парков, скверов, зон отдыха
- Отвод воды с теннисных кортов, беговых дорожек
Классы нагрузки и выбор решетки
При выборе пластикового лотка DN 100 критически важно правильно определить класс нагрузки, который зависит от типа движения и интенсивности эксплуатации на объекте.
Классы нагрузки по EN 1433:
Класс A15 (1,5 кН) — пешеходные зоны:
- Тротуары, пешеходные дорожки
- Велосипедные дорожки
- Частные дворы, сады
- Рекомендуемая решетка: пластиковая
Класс B125 (12,5 кН) — зоны с велосипедным и легковым транспортом:
- Парковки легковых автомобилей
- Подъездные пути к частным домам
- Территории гаражей
- Рекомендуемая решетка: оцинкованная сталь или чугун класса B125
Класс C250 (25 кН) — тротуары и обочины дорог:
- Краевые зоны дорог
- Остановки общественного транспорта
- Парковки у торговых центров
- Рекомендуемая решетка: чугунная решетка класса C250
Класс D400 (40 кН) — зоны с грузовым транспортом:
- Подъезды к складам, предприятиям
- Автостоянки грузового транспорта
- Портовые и логистические терминалы
- Рекомендуемая решетка: чугунная решетка класса D400
Класс E600 (60 кН) — промышленные зоны с тяжелой техникой:
- Промышленные площадки
- Аэропорты
- Военные объекты
- Рекомендуемая решетка: чугунная решетка класса E600
Класс F900 (90 кН) — зоны с экстремальными нагрузками:
- Взлетно-посадочные полосы
- Портовые причалы
- Специальные промышленные объекты
- Рекомендуемая решетка: усиленные чугунные решетки специального назначения
При выборе пластикового лотка DN 100 критически важно правильно определить класс нагрузки, который зависит от типа движения и интенсивности эксплуатации на объекте.
Классы нагрузки по EN 1433:
Класс A15 (1,5 кН) — пешеходные зоны:
- Тротуары, пешеходные дорожки
- Велосипедные дорожки
- Частные дворы, сады
- Рекомендуемая решетка: пластиковая
Класс B125 (12,5 кН) — зоны с велосипедным и легковым транспортом:
- Парковки легковых автомобилей
- Подъездные пути к частным домам
- Территории гаражей
- Рекомендуемая решетка: оцинкованная сталь или чугун класса B125
Класс C250 (25 кН) — тротуары и обочины дорог:
- Краевые зоны дорог
- Остановки общественного транспорта
- Парковки у торговых центров
- Рекомендуемая решетка: чугунная решетка класса C250
Класс D400 (40 кН) — зоны с грузовым транспортом:
- Подъезды к складам, предприятиям
- Автостоянки грузового транспорта
- Портовые и логистические терминалы
- Рекомендуемая решетка: чугунная решетка класса D400
Класс E600 (60 кН) — промышленные зоны с тяжелой техникой:
- Промышленные площадки
- Аэропорты
- Военные объекты
- Рекомендуемая решетка: чугунная решетка класса E600
Класс F900 (90 кН) — зоны с экстремальными нагрузками:
- Взлетно-посадочные полосы
- Портовые причалы
- Специальные промышленные объекты
- Рекомендуемая решетка: усиленные чугунные решетки специального назначения
Конструктивные особенности пластиковых лотков DN 100
1. Система соединения "паз-гребень"
Большинство современных пластиковых лотков оснащены системой соединения "паз-гребень", которая обеспечивает:
- Герметичное соединение секций без дополнительных уплотнителей
- Простоту и скорость монтажа
- Возможность компенсации температурных расширений
- Минимальный риск протечек на стыках
2. Встроенный уклон
Некоторые модели лотков имеют встроенный внутренний уклон (0,5-1%), что позволяет:
- Обеспечивать самоочищение канала
- Увеличивать пропускную способность
- Сокращать количество пескоуловителей
- Работать эффективно даже при минимальном общем уклоне системы
3. Вертикальные и горизонтальные водоотводы
Лотки DN 100 могут иметь:
- Вертикальный водоотвод: подключение к подземной канализационной трубе через нижний патрубок
- Горизонтальный водоотвод: соединение с последующим лотком или коллектором через торцевое отверстие
- Комбинированный вариант: возможность обоих типов подключения
4. Дополнительные элементы системы
- Пескоуловители: для сбора песка, ила и мелкого мусора
- Торцевые заглушки: для герметизации концевых участков
- Переходные элементы: для соединения с трубами другого диаметра
- Ревизионные колодцы: для обслуживания и прочистки системы
1. Система соединения "паз-гребень"
Большинство современных пластиковых лотков оснащены системой соединения "паз-гребень", которая обеспечивает:
- Герметичное соединение секций без дополнительных уплотнителей
- Простоту и скорость монтажа
- Возможность компенсации температурных расширений
- Минимальный риск протечек на стыках
2. Встроенный уклон
Некоторые модели лотков имеют встроенный внутренний уклон (0,5-1%), что позволяет:
- Обеспечивать самоочищение канала
- Увеличивать пропускную способность
- Сокращать количество пескоуловителей
- Работать эффективно даже при минимальном общем уклоне системы
3. Вертикальные и горизонтальные водоотводы
Лотки DN 100 могут иметь:
- Вертикальный водоотвод: подключение к подземной канализационной трубе через нижний патрубок
- Горизонтальный водоотвод: соединение с последующим лотком или коллектором через торцевое отверстие
- Комбинированный вариант: возможность обоих типов подключения
4. Дополнительные элементы системы
- Пескоуловители: для сбора песка, ила и мелкого мусора
- Торцевые заглушки: для герметизации концевых участков
- Переходные элементы: для соединения с трубами другого диаметра
- Ревизионные колодцы: для обслуживания и прочистки системы
Технические характеристики и расчет пропускной способности
Основные параметры лотка DN 100:
- Внутренний диаметр: 100 мм
- Внешние размеры: зависят от производителя (обычно 140-160 мм в ширину, 150-200 мм в высоту)
- Полезное сечение: примерно 78,5 см²
- Длина секции: 1000 мм (стандарт), 500 мм (половинные), 250 мм (четвертные)
- Вес лотка без решетки: 1,5-3 кг
- Вес с решеткой: 2-6 кг в зависимости от материала решетки
Расчет пропускной способности:
Пропускная способность лотка DN 100 зависит от нескольких факторов:
1. Уклон системы (минимальный рекомендуемый уклон — 0,5%)
2. Коэффициента шероховатости (для пластика n=0,009-0,011)
3. Глубины наполнения (обычно не более 80% от высоты лотка)
Примерный расчет для лотка DN 100:
При уклоне 0,5% и наполнении 80% пропускная способность составляет примерно 5-7 л/с.
При уклоне 1% — 8-10 л/с.
При уклоне 2% — 12-15 л/с.
Формула для точного расчета (по формуле Маннинга):
$$ Q = A \cdot \frac{1}{n} \cdot R^{2/3} \cdot S^{1/2} $$
Где:
- Q — расход воды (м³/с)
- A — площадь живого сечения (м²)
- n — коэффициент шероховатости
- R — гидравлический радиус (м)
- S — уклон
Для практических целей можно использовать упрощенный подход: 1 погонный метр лотка DN 100 способен отвести воду с 10-15 м² поверхности при интенсивности осадков 5 л/с с гектара.
Основные параметры лотка DN 100:
- Внутренний диаметр: 100 мм
- Внешние размеры: зависят от производителя (обычно 140-160 мм в ширину, 150-200 мм в высоту)
- Полезное сечение: примерно 78,5 см²
- Длина секции: 1000 мм (стандарт), 500 мм (половинные), 250 мм (четвертные)
- Вес лотка без решетки: 1,5-3 кг
- Вес с решеткой: 2-6 кг в зависимости от материала решетки
Расчет пропускной способности:
Пропускная способность лотка DN 100 зависит от нескольких факторов:
1. Уклон системы (минимальный рекомендуемый уклон — 0,5%)
2. Коэффициента шероховатости (для пластика n=0,009-0,011)
3. Глубины наполнения (обычно не более 80% от высоты лотка)
Примерный расчет для лотка DN 100:
При уклоне 0,5% и наполнении 80% пропускная способность составляет примерно 5-7 л/с.
При уклоне 1% — 8-10 л/с.
При уклоне 2% — 12-15 л/с.
Формула для точного расчета (по формуле Маннинга):
$$ Q = A \cdot \frac{1}{n} \cdot R^{2/3} \cdot S^{1/2} $$
Где:
- Q — расход воды (м³/с)
- A — площадь живого сечения (м²)
- n — коэффициент шероховатости
- R — гидравлический радиус (м)
- S — уклон
Для практических целей можно использовать упрощенный подход: 1 погонный метр лотка DN 100 способен отвести воду с 10-15 м² поверхности при интенсивности осадков 5 л/с с гектара.
Монтаж пластиковых лотков DN 100: пошаговая инструкция
Этап 1: Проектирование и подготовка
1. Разработка схемы водоотвода: определение трассы, точек водосбора, мест установки пескоуловителей и подключения к коллектору.
2. Расчет количества материалов: лотки, решетки, пескоуловители, заглушки, бетон для фиксации.
3. Подготовка инструментов: лопаты, уровень, рулетка, бетономешалка или емкость для раствора, резиновый молоток, ножовка по металлу или болгарка.
Этап 2: Земляные работы
1. Разметка трассы: с помощью колышков и шнура размечается положение лотков.
2. Рытье траншеи: ширина траншеи должна быть на 10-15 см больше ширины лотка, глубина — на 10 см больше высоты лотка с учетом бетонной подушки.
3. Устройство основания: утрамбовка грунта, отсыпка песчаной подушки толщиной 5-10 см, тщательная трамбовка и выравнивание по уклону.
Этап 3: Установка лотков
1. Укладка лотков: начинать следует от самой низкой точки системы. Лотки соединяются системой "паз-гребень", стыки должны быть чистыми.
2. Выравнивание: с помощью уровня проверяется продольный и поперечный уклон. Рекомендуемый уклон — 0,5-1%.
3. Фиксация: боковые полости заливаются бетоном класса В15-В25. Бетон должен покрывать лоток не менее чем на 1/3 высоты с каждой стороны.
4. Установка дополнительных элементов: пескоуловители монтируются в самых низких точках системы или перед подключением к коллектору.
Этап 4: Обратная засыпка и завершение работ
1. Засыпка боковых пазух: после схватывания бетона (24-48 часов) производится засыпка грунтом с послойным уплотнением.
2. Установка решеток: решетки укладываются на лотки и фиксируются с помощью специальных замков или болтов.
3. Испытание системы: пролив водой для проверки герметичности стыков и скорости отвода воды.
4. Окончательная планировка: восстановление покрытия вокруг лотков.
Этап 1: Проектирование и подготовка
1. Разработка схемы водоотвода: определение трассы, точек водосбора, мест установки пескоуловителей и подключения к коллектору.
2. Расчет количества материалов: лотки, решетки, пескоуловители, заглушки, бетон для фиксации.
3. Подготовка инструментов: лопаты, уровень, рулетка, бетономешалка или емкость для раствора, резиновый молоток, ножовка по металлу или болгарка.
Этап 2: Земляные работы
1. Разметка трассы: с помощью колышков и шнура размечается положение лотков.
2. Рытье траншеи: ширина траншеи должна быть на 10-15 см больше ширины лотка, глубина — на 10 см больше высоты лотка с учетом бетонной подушки.
3. Устройство основания: утрамбовка грунта, отсыпка песчаной подушки толщиной 5-10 см, тщательная трамбовка и выравнивание по уклону.
Этап 3: Установка лотков
1. Укладка лотков: начинать следует от самой низкой точки системы. Лотки соединяются системой "паз-гребень", стыки должны быть чистыми.
2. Выравнивание: с помощью уровня проверяется продольный и поперечный уклон. Рекомендуемый уклон — 0,5-1%.
3. Фиксация: боковые полости заливаются бетоном класса В15-В25. Бетон должен покрывать лоток не менее чем на 1/3 высоты с каждой стороны.
4. Установка дополнительных элементов: пескоуловители монтируются в самых низких точках системы или перед подключением к коллектору.
Этап 4: Обратная засыпка и завершение работ
1. Засыпка боковых пазух: после схватывания бетона (24-48 часов) производится засыпка грунтом с послойным уплотнением.
2. Установка решеток: решетки укладываются на лотки и фиксируются с помощью специальных замков или болтов.
3. Испытание системы: пролив водой для проверки герметичности стыков и скорости отвода воды.
4. Окончательная планировка: восстановление покрытия вокруг лотков.
Особенности монтажа в различных условиях
Монтаж в асфальтобетонное покрытие:
1. Укладка лотков на бетонное основание
2. Заливка бетоном с образованием "корыта" вокруг лотка
3. После затвердевания бетона — укладка асфальта вровень с решеткой
4. Уплотнение асфальта катком
Монтаж в брусчатку или тротуарную плитку:
1. Установка лотков на бетонное основание
2. Укладка брусчатки вокруг лотка с зазором 5-10 мм
3. Заполнение зазора цементно-песчаной смесью или специальным герметиком
Монтаж в грунт (без твердого покрытия):
1. Усиленное бетонирование лотков (полное или П-образное)
2. Устройство отмостки из щебня или гравия вокруг лотков
3. Укрепление подходов к лоткам геотекстилем и щебнем
Монтаж в условиях высоких грунтовых вод:
1. Устройство дренажной подушки под лотками
2. Герметизация стыков силиконовым герметиком
3. Дополнительное анкерование лотков к бетонному основанию
Монтаж в асфальтобетонное покрытие:
1. Укладка лотков на бетонное основание
2. Заливка бетоном с образованием "корыта" вокруг лотка
3. После затвердевания бетона — укладка асфальта вровень с решеткой
4. Уплотнение асфальта катком
Монтаж в брусчатку или тротуарную плитку:
1. Установка лотков на бетонное основание
2. Укладка брусчатки вокруг лотка с зазором 5-10 мм
3. Заполнение зазора цементно-песчаной смесью или специальным герметиком
Монтаж в грунт (без твердого покрытия):
1. Усиленное бетонирование лотков (полное или П-образное)
2. Устройство отмостки из щебня или гравия вокруг лотков
3. Укрепление подходов к лоткам геотекстилем и щебнем
Монтаж в условиях высоких грунтовых вод:
1. Устройство дренажной подушки под лотками
2. Герметизация стыков силиконовым герметиком
3. Дополнительное анкерование лотков к бетонному основанию
Обслуживание и эксплуатация
Регулярное обслуживание:
1. Очистка решеток: не реже 2 раз в год (весной и осенью) удалять листья, мусор, лед
2. Промывка лотков: струей воды под давлением 2-4 раза в год
3. Очистка пескоуловителей: по мере заполнения, но не реже 1 раза в год
4. Проверка герметичности стыков: визуальный осмотр после сильных дождей
Сезонное обслуживание:
Весна:
- Удаление мусора, скопившегося за зиму
- Проверка целостности решеток после зимних нагрузок
- Очистка пескоуловителей от песка и ила
Осень:
- Удаление листьев и растительного мусора
- Проверка готовности системы к зимнему периоду
- При необходимости — установка нагревательных кабелей для защиты от обледенения
Зима:
- Регулярная очистка от снега и наледи
- Использование пластиковых лопаток для очистки решеток (не металлических!)
- Избегание применения острых инструментов, которые могут повредить пластик
Регулярное обслуживание:
1. Очистка решеток: не реже 2 раз в год (весной и осенью) удалять листья, мусор, лед
2. Промывка лотков: струей воды под давлением 2-4 раза в год
3. Очистка пескоуловителей: по мере заполнения, но не реже 1 раза в год
4. Проверка герметичности стыков: визуальный осмотр после сильных дождей
Сезонное обслуживание:
Весна:
- Удаление мусора, скопившегося за зиму
- Проверка целостности решеток после зимних нагрузок
- Очистка пескоуловителей от песка и ила
Осень:
- Удаление листьев и растительного мусора
- Проверка готовности системы к зимнему периоду
- При необходимости — установка нагревательных кабелей для защиты от обледенения
Зима:
- Регулярная очистка от снега и наледи
- Использование пластиковых лопаток для очистки решеток (не металлических!)
- Избегание применения острых инструментов, которые могут повредить пластик
Правовые аспекты и нормативная база
Основные нормативные документы:
1. СП 32.13330.2018 "Канализация. Наружные сети и сооружения"
2. СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений"
3. ГОСТ 3634-99 "Лотки и решетки для дождевой канализации"
4. EN 1433 "Лотки дренажные для отвода воды. Классы нагрузки, маркировка и испытания"
5. СНиП 2.04.03-85 "Канализация. Наружные сети и сооружения"
Требования к проектированию:
1. Уклон лотков не менее 0,5% (5 мм на 1 м)
2. Расстояние между пескоуловителями не более 50 м
3. Глубина заложения не менее 0,7 м в пешеходных зонах и 1,0 м в зонах движения транспорта
4. Класс нагрузки должен соответствовать фактическим условиям эксплуатации
Сертификация:
Качественные пластиковые лотки DN 100 должны иметь:
- Сертификат соответствия ГОСТ Р
- Протоколы испытаний на механическую прочность
- Санитарно-эпидемиологическое заключение
- Гарантию производителя (обычно 10-25 лет)
Основные нормативные документы:
1. СП 32.13330.2018 "Канализация. Наружные сети и сооружения"
2. СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений"
3. ГОСТ 3634-99 "Лотки и решетки для дождевой канализации"
4. EN 1433 "Лотки дренажные для отвода воды. Классы нагрузки, маркировка и испытания"
5. СНиП 2.04.03-85 "Канализация. Наружные сети и сооружения"
Требования к проектированию:
1. Уклон лотков не менее 0,5% (5 мм на 1 м)
2. Расстояние между пескоуловителями не более 50 м
3. Глубина заложения не менее 0,7 м в пешеходных зонах и 1,0 м в зонах движения транспорта
4. Класс нагрузки должен соответствовать фактическим условиям эксплуатации
Сертификация:
Качественные пластиковые лотки DN 100 должны иметь:
- Сертификат соответствия ГОСТ Р
- Протоколы испытаний на механическую прочность
- Санитарно-эпидемиологическое заключение
- Гарантию производителя (обычно 10-25 лет)
Частые ошибки при выборе и монтаже
Ошибки при выборе:
1. Неверный класс нагрузки: использование лотков класса A15 в зонах движения транспорта
2. Экономия на решетках: установка пластиковых решеток в зонах с высокой нагрузкой
3. Неучет химической агрессивности среды: использование стандартных лотков в зонах с агрессивными стоками
4. Недостаточная пропускная способность: занижение диаметра лотков для экономии
Ошибки при монтаже:
1. Неправильный уклон: менее 0,5% приводит к застоям воды и заиливанию
2. Некачественное бетонирование: недостаточное бетонное обрамление приводит к деформациям под нагрузкой
3. Отсутствие пескоуловителей: приводит к быстрому засорению системы
4. Неправильная установка решеток: неполное прилегание к лоткам создает опасность для пешеходов
Ошибки при эксплуатации:
1. Использование металлических инструментов для очистки: приводит к повреждению пластика
2. Применение агрессивных химических средств: может повредить пластик
3. Несвоевременная очистка пескоуловителей: приводит к снижению пропускной способности
4. Нагрузка, превышающая класс: приводит к разрушению лотков и решеток
Ошибки при выборе:
1. Неверный класс нагрузки: использование лотков класса A15 в зонах движения транспорта
2. Экономия на решетках: установка пластиковых решеток в зонах с высокой нагрузкой
3. Неучет химической агрессивности среды: использование стандартных лотков в зонах с агрессивными стоками
4. Недостаточная пропускная способность: занижение диаметра лотков для экономии
Ошибки при монтаже:
1. Неправильный уклон: менее 0,5% приводит к застоям воды и заиливанию
2. Некачественное бетонирование: недостаточное бетонное обрамление приводит к деформациям под нагрузкой
3. Отсутствие пескоуловителей: приводит к быстрому засорению системы
4. Неправильная установка решеток: неполное прилегание к лоткам создает опасность для пешеходов
Ошибки при эксплуатации:
1. Использование металлических инструментов для очистки: приводит к повреждению пластика
2. Применение агрессивных химических средств: может повредить пластик
3. Несвоевременная очистка пескоуловителей: приводит к снижению пропускной способности
4. Нагрузка, превышающая класс: приводит к разрушению лотков и решеток
Заключение
Пластиковые лотки DN 100 представляют собой современное, эффективное и экономичное решение для организации линейного водоотвода. Их преимущества — легкость, долговечность, простота монтажа и обслуживания — делают их оптимальным выбором для большинства объектов: от частных домовладений до промышленных предприятий.
При правильном выборе класса нагрузки, качественном монтаже и регулярном обслуживании система водоотвода на основе пластиковых лотков DN 100 будет надежно служить десятилетиями, эффективно отводя поверхностные воды и защищая территории от подтопления.
Перед покупкой рекомендуется:
1. Тщательно проанализировать условия эксплуатации
2. Рассчитать необходимую пропускную способность
3. Выбрать соответствующий класс нагрузки
4. Подобрать качественные комплектующие
5. Обратиться к проверенным поставщикам с полным комплектом документации
Инвестиции в качественную систему водоотвода — это вклад в долговечность и безопасность вашего объекта, который окупится многократно за счет снижения затрат на ремонт и обслуживание.
Пластиковые лотки DN 100 представляют собой современное, эффективное и экономичное решение для организации линейного водоотвода. Их преимущества — легкость, долговечность, простота монтажа и обслуживания — делают их оптимальным выбором для большинства объектов: от частных домовладений до промышленных предприятий.
При правильном выборе класса нагрузки, качественном монтаже и регулярном обслуживании система водоотвода на основе пластиковых лотков DN 100 будет надежно служить десятилетиями, эффективно отводя поверхностные воды и защищая территории от подтопления.
Перед покупкой рекомендуется:
1. Тщательно проанализировать условия эксплуатации
2. Рассчитать необходимую пропускную способность
3. Выбрать соответствующий класс нагрузки
4. Подобрать качественные комплектующие
5. Обратиться к проверенным поставщикам с полным комплектом документации
Инвестиции в качественную систему водоотвода — это вклад в долговечность и безопасность вашего объекта, который окупится многократно за счет снижения затрат на ремонт и обслуживание.
